Aprašymas
Techniniai duomenys (parsisiųsti)
| Tipas | 60 |
|---|---|
| Maks. sistemos tūris Maks. sistemos tūris glikoliu | 220 m³ 50 m³ |
| Maks. leistina darbinė temperatūra | 90 °C |
| Maks. leistinas darbinis slėgis | 8 bar |
| Darbinis slėgis Minimalus įleidimo slėgis papildymui: | 0.5 – 4.5 bar 0.10 bar |
| Maks. garso lygis | 55 dB(A) |
| Elektros jungtis | 230V/50Hz |
| Slėgio pusės jungtis | G 1″ |
| Išleidimo pusės jungtis | G 1/2″ |
| Ištirpiųjų dujų atskyrimo lygis iki | 90 % |
| Maks. dalinis tinklo tūrinis srautas Maks. tūrinis srautas | 0.55 m³/h 0,55 m³/h |
| Nominali elektros srovė | 5.00 A |
| Maks. nominali elektrinė galia | 1.10 kW |
| Aukštis | 1150 mm |
| Plotis | 653 mm |
| Gylis | 486 mm |
| Svoris | 35840 kg |
| EAN kodas | 4036705156106 |
Gaminio duomenys

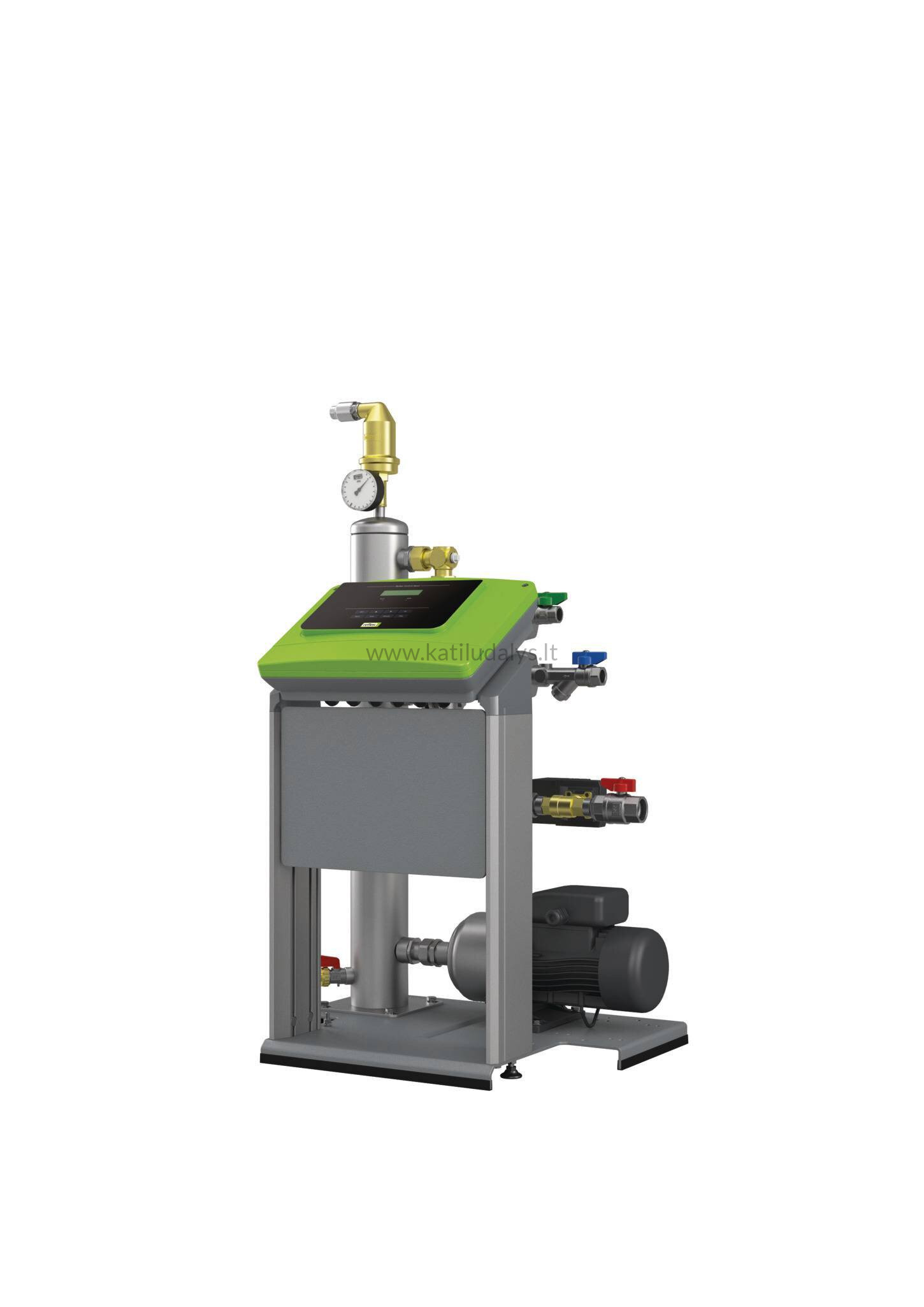

Vakuuminė degazavimo sistema sistemos ir papildymo vandens degazavimui uždarose šildymo ir aušinimo sistemose, sukonfigūruota kaip visiškai automatinis daugiafunkcis įrenginys su „automatinio paleidimo“ funkcija ir automatiniu hidrauliniu degazavimo proceso kompensavimu, taip pat papildymo vandens funkcijos valdymu ir stebėjimu.
Tinka vandeniui ir vandens/glikolio mišiniams iki 50/50 % maišymo santykio.
Funkcinis blokas, kurį sudaro hidraulinė dalis ir „Control Basic“ valdymo blokas. Abu jie ergonomiškai sujungti į lengvai prižiūrimą modulinę ant grindų pastatomą karkasinę sistemą, pagamintą iš EV 1 anoduotų aliuminio precizinių profilių ir turinčią CE ženklą. Degazavimas vyksta hidraulinėje dalyje naudojant nerūdijančio plieno diafragminį siurblį kartu su vertikaliai išdėstytu nerūdijančio plieno vakuuminiu purškimo vamzdžiu. Jame yra vakuuminis purškimo antgalis, matuoklio vamzdelio degazavimo įrenginys ir slėgio/lygio stebėjimas.
„Control Basic“ valdymo blokas integruotas į tvirtą plastikinį korpusą, kuriame yra tiek maitinimo ir ryšio elektronika, tiek valdymo skydelis su purvui atsparia membrana dengta klaviatūra. „Control Basic“ – tai visiškai automatinis, laisvai konfigūruojamas mikroprocesorinis valdymo įtaisas su realaus laiko laikrodžiu, diferencijuojančia klaidų ir parametrų atmintimi, dviejų eilučių tekstiniu ekranu sistemos slėgiui ir visiems svarbiems veikimo bei gedimų pranešimams, LED ekranu darbo režimams ir bendriems klaidų pranešimams.
Ryšio elektroniką sudaro:
- RS 485 prievadas kaip duomenų sąsaja arba pasirenkamų ryšio komponentų prijungimui
- Bepotencialis išėjimas bendro pranešimo perdavimui
- Skaitmeninė įvestis kontaktinio vandens skaitiklio signalo apdorojimui
- Įvestis papildymo funkcinei užklausai per išorinį signalą
Visiškai surinktas ir prijungtas valdymo blokas pagal VDE reglamentus, tinklo maitinimo laidas ir tinklo kištukas, sistemos jungtys integruotais uždaromaisiais vožtuvais.
Vakuuminis purškiamasis turinio, pildymo ir papildymo vandens degazavimas savaime optimizuojančiu režimu su nuolatinio, intervalinio ir papildymo degazavimo ciklais. Valdomas papildymas patikimu dvikrypčiu motorizuotu rutuliniu vožtuvu. Valdymas atliekamas per integruotą sistemos slėgio interpretavimo įrenginį arba išorinį 230 V signalą (pvz., slėgio palaikymo stotį) su automatiniu pertraukimu ir gedimų pranešimu, kai viršijamas veikimo laikas ir (arba) ciklų skaičius. Arba papildymas gali būti atliekamas iš atviro sistemos separatoriaus indo. Įvertinimo galimybė teikiama kontaktiniu vandens skaitikliu, įskaitant pasirenkamą jonų keitiklių našumo stebėjimą papildymo vamzdyje. Visos sistemos dokumentavimas ir valdymas atsižvelgiant į aukščiau paminėtus parametrus.
