Aprašymas
Techniniai duomenys (parsisiųsti)
| Tipas | S |
|---|---|
| Maks. sistemos tūris | 6 m³ |
| Maks. leistina darbinė temperatūra | 70 °C |
| Maks. leistinas darbinis slėgis | 8 bar |
| Darbinis slėgis | 0.5 – 4.5 bar |
| Maks. garso lygis | 55 dB(A) |
| Elektros jungtis | 230V/50Hz |
| Slėgio pusės jungtis | G 1/2″ |
| Išleidimo pusės jungtis | G 1/2″ |
| Ištirpiųjų dujų atskyrimo lygis iki | 90 % |
| Maks. dalinis tinklo tūrinis srautas Maks. tūrinis srautas | 0.050 m³/h 0,080 m³/h |
| Nominali elektros srovė | 0.30 A |
| Maks. nominali elektrinė galia | 0.20 kW |
| Aukštis | 572 mm |
| Plotis | 340 mm |
| Gylis | 211 mm |
| Svoris | 13.80 kg |
| EAN kodas | 4036705191824 |
Gaminio duomenys
Vakuuminė degazavimo sistema sistemos ir papildymo vandens degazavimui uždarose šildymo ir aušinimo sistemose, sukonfigūruota kaip visiškai automatinis daugiafunkcis įrenginys su „automatinio paleidimo“ funkcija ir automatiniu hidrauliniu degazavimo proceso kompensavimu, taip pat papildymo vandens funkcijos valdymu ir stebėjimu.
Tinka vandeniui ir vandens/glikolio mišiniams iki 50/50 % maišymo santykio.

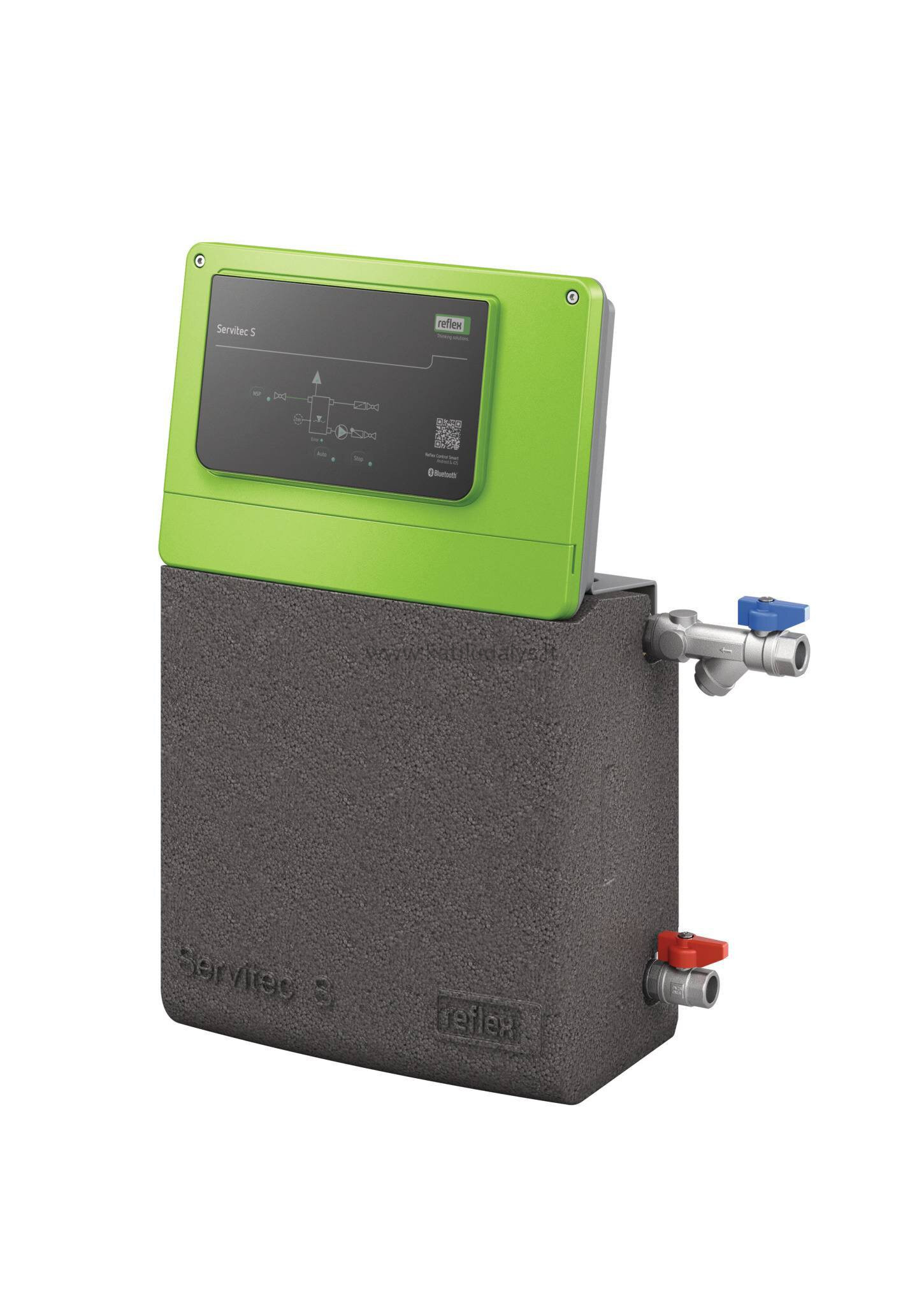

Funkcinis blokas, sudarytas iš hidraulinės dalies, skirtos montuoti prie sienos, ir elektroninio, ergonomiško „Control Smart“ valdiklio su CE ženklu.

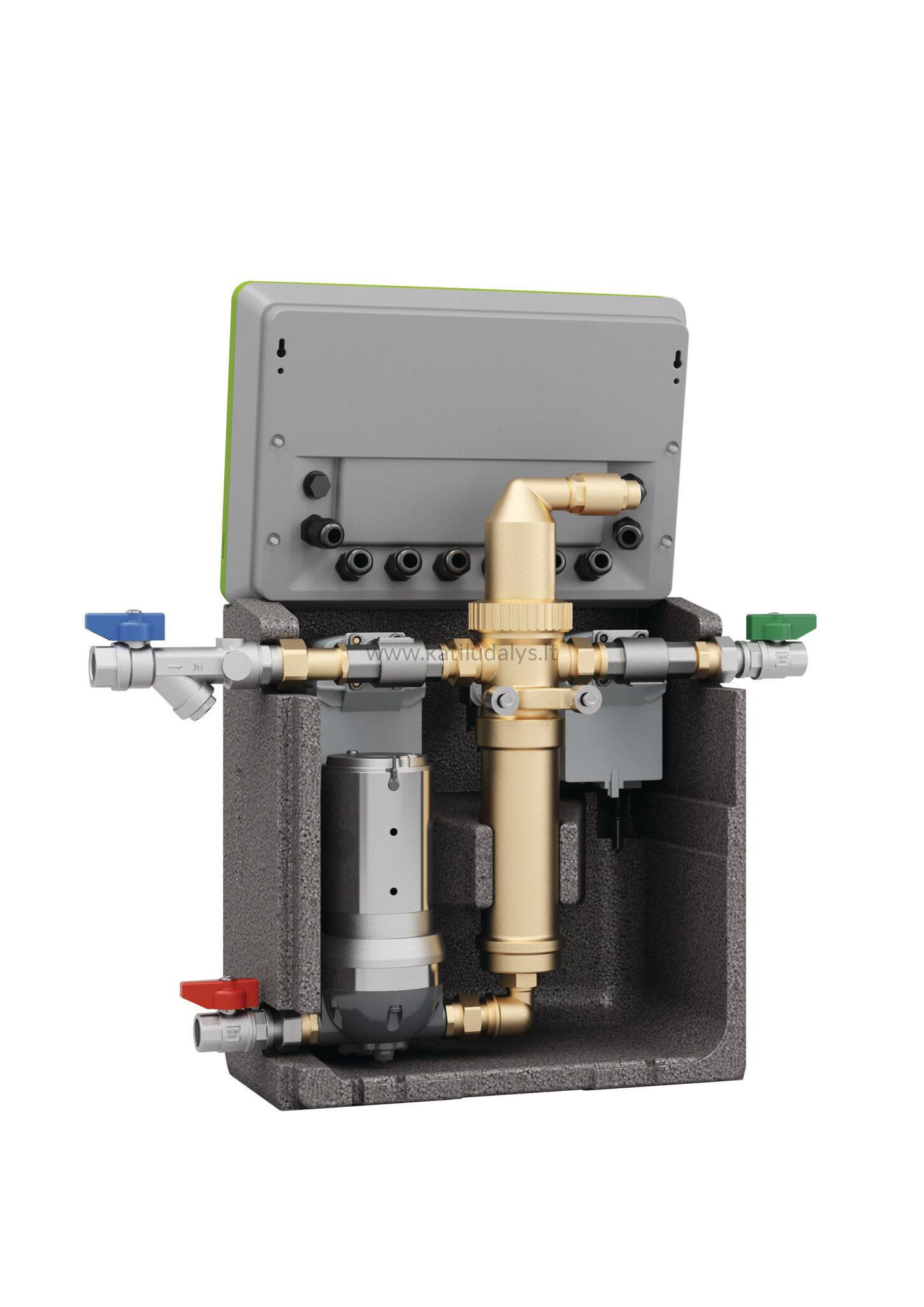

Dujų šalinimas vyksta hidraulinėje dalyje naudojant diafragminį siurblį kartu su vertikaliai išdėstytu žalvariniu vakuuminiu purškimo vamzdžiu. Jame yra vakuuminis purškimo antgalis, matuoklio vamzdelio degazavimo įrenginys ir slėgio stebėjimas. Siekiant apsaugoti nuo purvo, visas įrenginys yra korpuse, pagamintame iš išplėsto polipropileno, su atidaromu techninės priežiūros dangčiu.
„Control Smart“ valdiklis yra integruotas į tvirtą plastikinį korpusą, kuriame yra tiek maitinimo, tiek ryšio elektronika ir valdymo skydelis su purvui atsparia plastikinės folijos klaviatūra. Standartiškai integruotas „Bluetooth“ kaip ryšio sąsaja. Valdiklis turi visiškai automatinį mikroprocesorinį valdiklį su laiko funkcija, diferencijuojančią klaidų ir parametrų atmintį, LED ekraną, rodantį darbo režimus ir bendruosius klaidų pranešimus, sistemos slėgio valdymo būsenų ir visų atitinkamų veikimo bei gedimų pranešimų vizualizaciją naudojant „Control Smart“ programėlę per „Bluetooth“ ryšį.
Ryšio elektroniką sudaro:
- RS485 prievadas (galvaniškai izoliuotas) pasirenkamiems ryšio komponentams prijungti
- Įskaitant „Modbus RTU“ protokolą
- Išėjimas grupinio pranešimo perdavimui
- Skaitmeninė įvestis kontaktinio vandens skaitiklio signalo apdorojimui
- Analoginė įvestis laidumui matuoti
- Įvestis papildymo funkcinei užklausai per išorinį signalą
„Control Smart“ veikia su „plug & play“ funkcija, skirta nepriklausomam sistemos slėgio aptikimui, leidžiančia patogiai belaidžiu būdu valdyti per programėlę išmaniesiems telefonams ir planšetiniams kompiuteriams su „iOS“ arba „Android“, kad būtų galima paprastai paleisti ir vizualizuoti sistemos veikimą. Galimos šios funkcijos:
- Automatinis laiko ir datos nustatymas
- Minimalaus darbinio slėgio p0 nustatymas ir reguliavimas
- Operatorius gali laisvai nurodyti ir įvesti nuolatinio ir intervalinio degazavimo įjungimo laikus
- Laisva savaitės dienos ir laiko konfigūracija intervalinio degazavimo darbo režimui, įskaitant vasaros funkciją
- Būsenos, įspėjimų ir klaidų rodymas, susijęs su įrenginio slėgiu ir darbo sąlygomis, įskaitant diagnostikos instrukcijas ir naudojimo rekomendacijas
- Automatiniai programinės įrangos atnaujinimai
Su sauga ir funkcija susiję parametrai yra apsaugoti nuo neteisėtos prieigos.
Valdymo blokas visiškai surinktas ir paruoštas prijungimui pagal VDE reglamentus, tinklo maitinimo laidas ir tinklo kištukas, sistemos jungtys integruotais uždarymo vožtuvais.
Turinio, pildymo ir papildymo vandens vakuuminis purškiamasis degazavimas savaime optimizuojančiu režimu su nuolatinio, intervalinio ir papildymo degazavimo ciklais. Kontroliuojamas papildymas patikimu dvikrypčiu motorizuotu rutuliniu vožtuvu. Valdymas atliekamas per integruotą sistemos slėgio interpretavimo įrenginį arba išorinį 230 V signalą (pvz., slėgio palaikymo stotį) su automatiniu pertraukimu ir gedimų pranešimu, kai viršijamas veikimo laikas ir (arba) ciklų skaičius. Arba papildymas gali būti atliekamas iš atviro sistemos separatoriaus indo. Įvertinimo galimybė teikiama kontaktiniu vandens skaitikliu, įskaitant pasirenkamą jonų keitiklių našumo stebėjimą papildymo vamzdyje. Visos sistemos dokumentavimas ir valdymas atsižvelgiant į aukščiau paminėtus parametrus.
